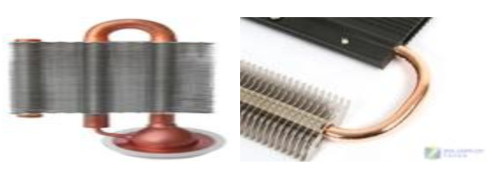

熱管技術是1963年美國 LosAlamos國家實驗室的G.M.Grover發明的一種稱為“熱管”的傳熱元件，它充分利用了熱傳導原理與致冷介質的快速熱傳遞性質，透過熱管將發熱物體的熱量迅速傳遞到熱源外，其導熱能力超過任何已知金屬的導熱能力。熱管技術以前被廣泛應用在宇航、軍工等行業，自從被引入散熱器制造行業，使得人們改變了傳統散熱器的設計思路，擺脫了單純依靠高風量電機來獲得更好散熱效果的單一散熱模式，采用熱管技術使得散熱器即便采用低轉速、低風量電機，同樣可以得到滿意效果，使得困擾風冷散熱的噪音問題得到良好解決。

從熱力學的角度看，為什么熱管會擁有如此良好的導熱能力呢？物體的吸熱、放熱是相對的，凡是有溫度差存在的時候，就必然出現熱從高溫處向低溫處傳遞的現象。從熱傳遞的三種方式：輻射、對流、傳導，其中熱傳導最快。熱管就是利用蒸發制冷，使得熱管兩端溫度差很大，使熱量快速傳導。一般熱管由管殼、吸液芯和端蓋組成。熱管內部是被抽成負壓狀態，充入適當?shù)囊后w，這種液體沸點低，容易揮發。管壁有吸液芯，其由毛細多孔材料構成。熱管一段為蒸發端，另外一段為冷凝端，當熱管一端受熱時，毛細管中的液體迅速蒸發，蒸汽在微小的壓力差下流向另外一端，并且釋放出熱量，重新凝結成液體，液體再沿多孔材料靠毛細力的作用流回蒸發段，如此循環不止，熱量由熱管一端傳至另外一端。這種循環是快速進行的，熱量可以被源源不斷地傳導開來。

熱管 ，是一種具有極高導熱性能的傳熱元件，它通過在全封閉真空管內的液體的蒸發與凝結來傳遞熱量，它利用毛吸作用等流體原理，起到類似冰箱壓縮機制冷的效果。具有很高的導熱性、優良的等溫性、熱流密度可變性、熱流方向酌可逆性、可遠距離傳熱、恒溫特性(可控?zé)峁?span>)、熱二極管與熱開關性能等一系列優點，并且由熱管組成的換熱器具有傳熱效率高、結構緊湊、流體阻損小等優點。由于其特殊的傳熱特性，因而可控制管壁溫度，避免露點腐蝕。

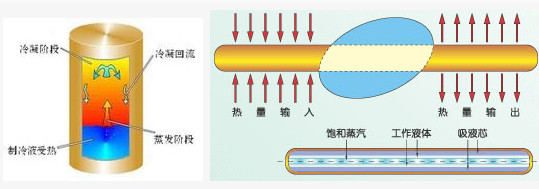

典型的熱管由管殼、吸液芯和端蓋組成，將管內抽成1·3×（10負1－－－10負4）Pa的負壓后充以適量的工作液體，使緊貼管內壁的吸液芯毛細多孔材料中充滿液體后加以密封。管的一端為蒸發段（加熱段），另一端為冷凝段（冷卻段），根據應用需要在兩段中間可布置絕熱段。當熱管的一端受熱時毛紉芯中的液體蒸發汽化，蒸汽在微小的壓差下流向另一端放出熱量凝結成液體，液體再沿多孔材料靠毛細力的作用流回蒸發段。如此循環不己，熱量由熱管的一端傳至另—端。熱管在實現這一熱量轉移的過程中，包含了以下六個相互關聯的主要過程：

◎熱量從熱源通過熱管管壁和充滿工作液體的吸液芯傳遞到（液－－－汽）分界面；

◎液體在蒸發段內的（液－－汽）分界面上蒸發；

◎蒸汽腔內的蒸汽從蒸發段流到冷凝段；

◎蒸汽在冷凝段內的汽·液分界面上凝結：

◎熱量從（汽－－液）分界面通過吸液芯、液體和管壁傳給冷源：

◎在吸液芯內由于毛細作用使冷凝后的工作液體回流到蒸發段。

熱管是依靠自身內部工作液體相變來實現傳熱的傳熱元件，具有以下基本特性：

◎很高的導熱性熱管內部主要靠工作液體的汽、液相變傳熱，熱阻很小，因此具有很高的導熱能力。與銀、銅、鋁等金屬相比，單位重量的熱管可多傳遞幾個數量級的熱量。當然，高導熱性也是相對而言的，溫差總是存在的，可能違反熱力學第二定律，并且熱管的傳熱能力受到各種因素的限制，存在著一些傳熱極限；熱管的軸向?qū)�熱性很�?qiáng)，徑向并無太大的改善（徑向熱管除外）。

◎優良的等溫性熱管內腔的蒸汽是處于飽和狀態，飽和蒸汽的壓力決定于飽和溫度，飽和蒸汽從蒸發段流向冷凝段所產生的壓降很小，根據熱力學中的方程式可知，溫降亦很小，因而熱管具有優良的等溫性。

◎熱流密度可變性熱管可以獨立改變蒸發段或冷卻段的加熱面積，即以較小的加熱面積輸入熱量，而以較大的冷卻面積輸出熱量，或者熱管可以較大的傳熱面積輸入熱量，而以較小的冷卻面積輸出熱量，這樣即可以改變熱流密度，解決一些其他方法難以解決的傳熱難題。

◎熱流方向酌可逆性一根水平放置的有芯熱管，由于其內部循環動力是毛細力，因此任意一端受熱就可作為蒸發段，而另一端向外散熱就成為冷凝段。此特點可用于宇宙飛船和人造衛星在空間的溫度展平，也可用于先放熱后吸熱的化學反應器及其他裝置。

◎熱二極管與熱開關性能熱管可做成熱二極管或熱開關，所謂熱二極管就是只允許熱流向一個方向流動，而不允許向相反的方向流動；熱開關則是當熱源溫度高于某一溫度時，熱管開始工作，當熱源溫度低于這一溫度時，熱管就不傳熱。

◎恒溫特性（可控?zé)峁埽┢胀�熱管的各部分熱阻基本上不隨加熱量的變化而變，因此當加熱量變化時，熱管備部分的溫度亦隨之變化。但人們發展了另一種熱管——可變導熱管，使得冷凝段的熱阻隨加熱量的增加而降低、隨加熱量的減少而增加，這樣可使熱管在加熱量大幅度變化的情況下，蒸汽溫度變化極小，實現溫度的控制，這就是熱管的恒溫特性。

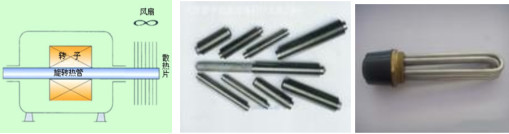

◎環境的適應性熱管的形狀可隨熱源和冷源的條件而變化，熱管可做成電機的轉軸、燃?xì)廨啓C(jī)的葉片、鉆頭、手術刀等等，熱管也可做成分離式的，以適應長距離或沖熱流體不能混合的情況下的換熱；熱管既可以用于地面（重力場），也可用于空間（無重力場）。

由于熱管的用途、種類和型式較多，再加上熱管在結構、材質和工作液體等方面各有不同之處，故而對熱管的分類也很多，常用的分類方法有以下幾種：

◎按照熱管管內工作溫度區分

熱管可分為低溫?zé)峁埽?span>—273－－－0℃）、常溫?zé)峁埽?span>0—250℃）、中溫?zé)峁埽?span>250－－－450℃）、高溫?zé)峁埽?span>450一1000℃）等。

◎按照工作液體回流動力區分

熱管可分為有芯熱管、兩相閉式熱虹吸管（又稱重力熱管）、重力輔助熱管、旋轉熱管、電流體動力熱管、磁流體動力熱管、滲透熱管等等。

◎按管殼與工作液體的組合方式劃分

（這是一種習慣的劃分方法）可分為銅—水熱管、碳鋼—水熱管、銅鋼復合—水熱管、鋁—丙酮熱管、碳鋼—萘熱管、不銹鋼—鈉熱管等等。

◎按結構形式區分

可分為普通熱管、分離式熱管、毛細泵回路熱管、微型熱管、平板熱管、徑向熱管等。

◎按熱管的功用劃分

可分為傳輸熱量的熱管、熱二極管、熱開關、熱控制用熱管、仿真熱管、制冷熱管等等。

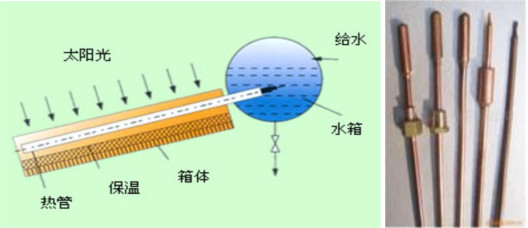

熱管在太陽能行業的應用：

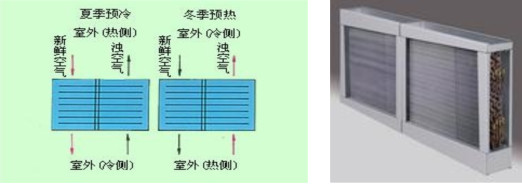

熱管在空調上的應用：

熱管在能源消耗行業的廣泛應用：

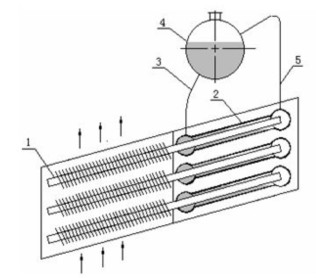

1、  熱管 2、套管 3、下降管 4、汽包 5、上升管
